JBL 9.1 форматы и обозначения

Решил разобраться с форматами звука, которые панель JBL 9.1 распознает и как она их выводит на свой экран

И так у меня в наличии TV LG 55B7 (с установленным Plex, Netflix, IVI), Nvidia Shield 2017 (с установленным Plex, Netflix, IVI) и JBL 9.1 с прошивкой 20371180

экран JBL 9.1

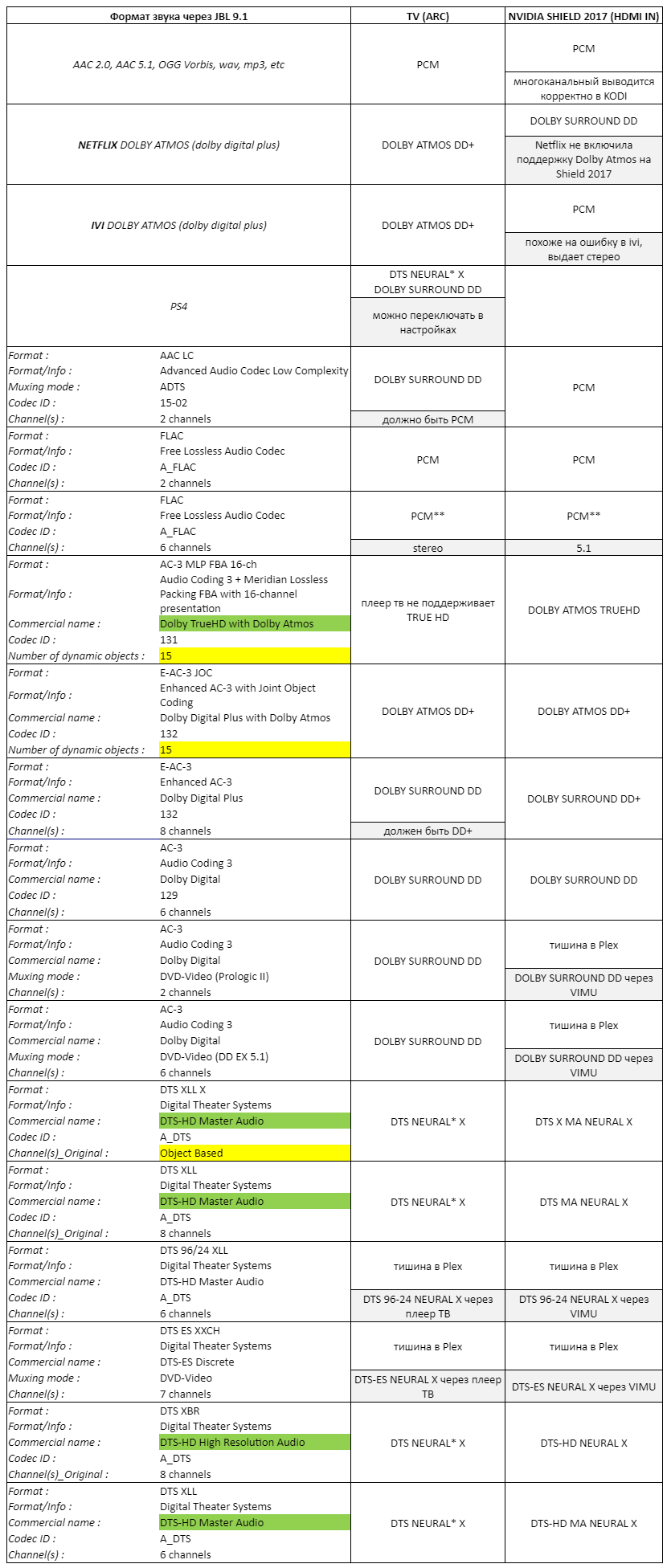

Индикация формата на JBL 9.1

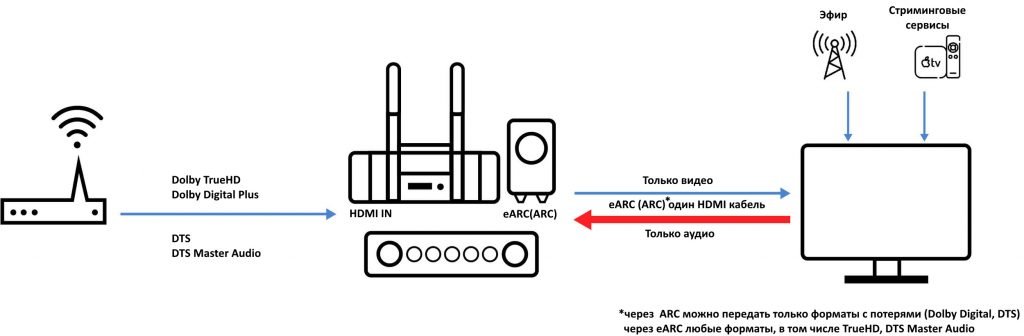

Сначала немного теории о выводе звука с ТВ по обратному (реверсивному) каналу (ARC/eARC)

Прежде всего нужно понять суть работы ARC (eARC): эта технология позволяет подавать звук с телевизора на подключенный саундбар, приставку или ресивер. Таким образом, ARC создает двусторонний канал связи между телевизором и другим девайсом. Это удобно, так как исчезает необходимость использования в системе оптических и других кабелей для передачи звука.

Таким образом, подключив, например, все источники изображения и звука к ТВ, а от ТВ через разъем с обозначением ARC (eARC) кабелем к звуковому ресиверу AVR (или к панели, как в моем случае), можно обойтись одним HDMI кабелем. ТВ будет передавать полученный звук от подключенных источников в панель. А при наличии сигнала на входе HDMI IN на панели, изображение будет уходить в ТВ, а звук будет обрабатываться напрямую в панели. По этому же кабелю будут передаваться сигналы (HDMI СEC) для управления громкостью панели (пультом от ТВ можно управлять громкостью акустики), для включения выключения устройств.

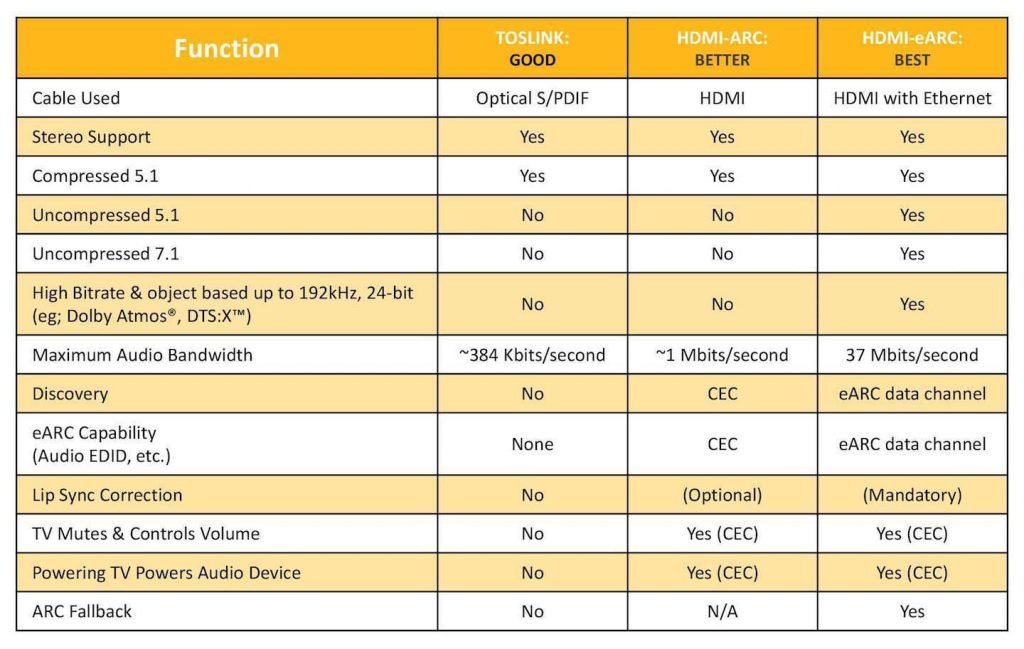

Отличия ARC от eARC

Протокол eARC — это расширенная версия стандартного реверсивного звукового канала (ARC). Суть eARC в большей пропускной способности и, соответственно, поддержке продвинутых звуковых форматов высокого качества, многоканального звука без сжатия или со сжатием, но без потери качества (lossless). eARC обратно совместимо с ARC. eARC (HDMI 2.1) есть на современных ТВ начиная с 2019.

Dolby Digital — стандарт, разработанный фирмой Dolby Laboratories, родоначальником многоканального звука в кино. В процессе эволюции и конкуренции c DTS, возникли следующие разновидности:

  • Dolby Digital (AC3, A/52) — формат сжатия с потерями. Поддерживается до 6 (5.1) каналов с битрейтом 384, 448 и 640 кбит/с и частотой дискретизации 48 КГц.
  • Dolby Digital Surround EX — формат сжатия с потерями. Поддерживается до 7 (6.1) каналов. Седьмой канал кодируется матричным способом, т.е. записывается в противофазе в левый и правый тыловые (surround) каналы.
  • Dolby Digital Plus (E-AC3) + Dolby Atmos DD+ — формат сжатия с потерями. Поддерживается до 8 (7.1) каналов с битрейтом до 3 Мбит/с (1.5 для Blu-ray) и частотой дискретизации до 96 КГц. Atmos — содержит дополнительные метаданные о звуковых объектах.
  • Dolby TrueHD + Dolby Atmos TrueHD — формат сжатия без потерь. Поддерживается до 8 (7.1) каналов с битрейтом до 18 Мбит/с и частотой дискретизации до 96 КГц. Для совместимости с оборудованием, не поддерживающим Dolby TrueHD на Bluray дисках содержит в себе 2 независимые версии дорожки — TrueHD, a также обычную AC3-версию дорожки. Atmos — содержит дополнительные метаданные о звуковых объектах.

DTS (Digital Theatre Systems) — Стандарт, разработанный одноименной фирмой. Является конкурирующим по отношению к стандарту Dolby Digital. В процессе эволюции и конкуренции c Dolby, возникли следующие разновидности:

  • DTS Digital Surround — формат сжатия с потерями. Поддерживается до 6 (5.1) каналов
    с битрейтом 768 или 1536 кбит/с, разрядностью до 24 бит и частотой дискретизации 48 КГц.
  • DTS-ES — формат сжатия с потерями. Поддерживается до 7 (6.1) каналов. Седьмой канал может кодироваться отдельно (дискретно) или матричным способом, т.е. записываться в противофазе в левый и правый surround-каналы. В зависимости от способа кодирования, различают DTS-ES Matrix и DTS-ES Descrete.
  • DTS-96/24 — формат сжатия с потерями. Поддерживается до 6 (5.1) каналов с битрейтом до 1536 кбит/с, разрядностью 24 бит и частотой дискретизации 96 КГц.
  • DTS-HD High Resolution — формат сжатия с потерями. Поддерживается до 8 (7.1) каналов с битрейтом до 6 Мбит/с и частотой дискретизации до 96 КГц.
  • DTS-HD Master Audio + DTS-X — формат сжатия без потерь. Поддерживается до 8 (7.1) каналов с битрейтом до 24.5 Мбит/с и частотой дискретизации до 96 КГц. Структурно, представляет собой DTS-ядро и HD-«обвязку», т.е., в отличие от Dolby TrueHD, SD и HD части не являются независимыми. DTSX является аналогом Dolby Atmos и «содержит звуковые объекты».
  • DTS-HD LBR (DTS Express) — формат сжатия с потерями. Используется для создания дорожек с комментариями и «secondary audio» на BD. Содержит 2 канала c битрейтом 192 kbit/s.

Источник iXBT

Реальные тесты звуковых форматов на JBL 9.1

Повторюсь, тесты проводились на ТВ LG и Nvidia Shield 2017 с установленными Plex. К ТВ подключен PS4 через HDMI, сам ТВ подключен к разъему eARC панели (мой тв поддерживает только ARC), Shield подключен к HDMI IN панели.

форматы звука для Nvidia Shield 2017
Поддерживаемые форматы вывода звука на Shield 2017/2019
Форматы поддерживаемые в стрим сервисах

Поддерживаемые форматы Jbl 9.1 заявленные производителем: Dolby Digital, Dolby Digital Plus, Dolby True HD, Dolby MAT (Multi-Ch. PCM), Dolby Atmos, Dolby Dual mono, DTS Digital Surround, DTS-HD High-Resolution Audio, DTS-HD Master Audio, DTS-ES, DTS 96/24, DTS:X, DTS:XMA (Master Audio), LPCM (2.0/5.1/7.1)

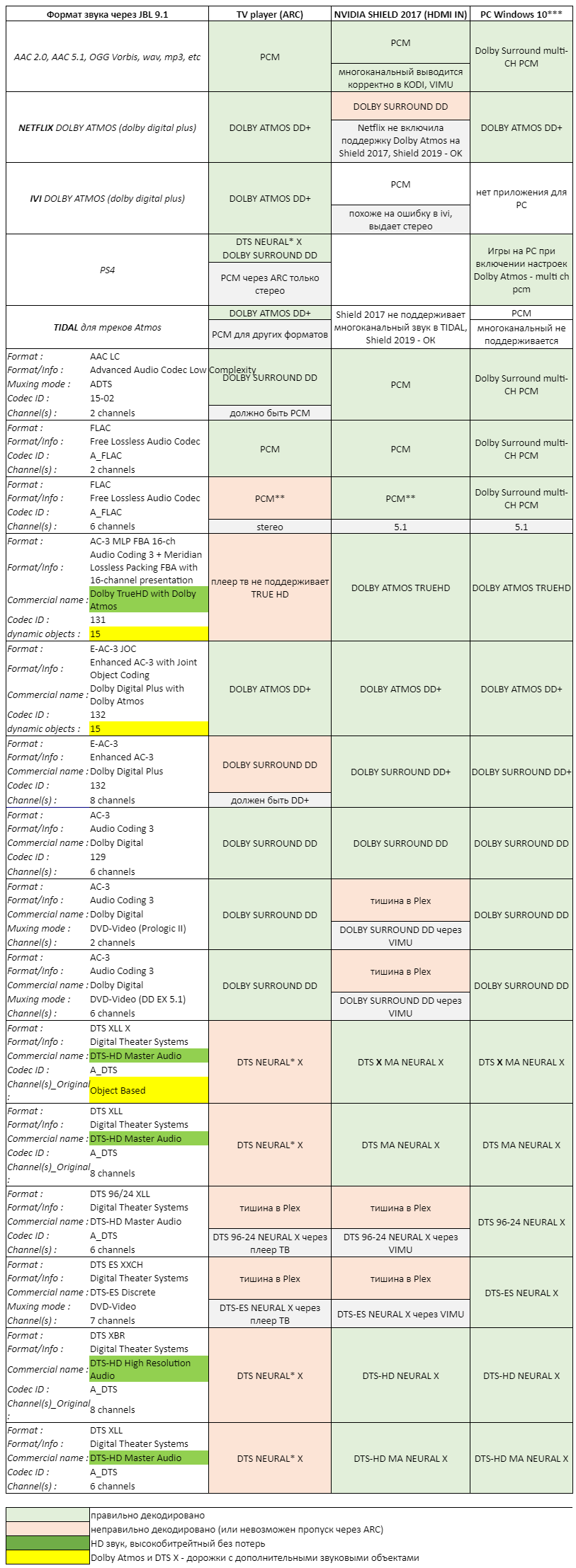

Формат звука через JBL 9.1 TV player (подключено через ARC) NVIDIA SHIELD 2017 (через HDMI IN) PC Windows 10***  (через HDMI IN)
AAC 2.0, AAC 5.1, OGG Vorbis, wav, mp3, etc PCM PCM Dolby Surround multi-CH PCM
многоканальный выводится корректно в KODI, VIMU
NETFLIX DOLBY ATMOS (dolby digital plus) DOLBY ATMOS DD+ DOLBY SURROUND DD DOLBY ATMOS DD+
Netflix не включила поддержку Dolby Atmos на Shield 2017, Shield 2019 — OK
IVI DOLBY ATMOS (dolby digital plus) DOLBY ATMOS DD+ PCM нет приложения для PC
похоже на ошибку в ivi, выдает стерео
игры PS4\XBOX DTS NEURAL* X
DOLBY SURROUND DD
зависит от приложения Игры на PC Dolby Atmos multi ch pcm
TIDAL для треков Atmos DOLBY ATMOS DD+ Shield 2017 не поддерживает многоканальный звук в TIDAL, Shield 2019 — ОК PCM
PCM для других форматов многоканальный не поддерживается
Format: AAC LC DOLBY SURROUND DD PCM Dolby Surround multi-CH PCM
Format/Info: Advanced Audio Codec Low Complexity
Muxing mode: ADTS
Codec ID: 15-02
Channel(s): 2 channels должно быть PCM
Format: FLAC PCM PCM Dolby Surround multi-CH PCM
Format/Info: Free Lossless Audio Codec
Codec ID: A_FLAC
Channel(s): 2 channels
Format: FLAC PCM** PCM** Dolby Surround multi-CH PCM
Format/Info: Free Lossless Audio Codec
Codec ID: A_FLAC
Channel(s): 6 channels stereo 5.1 5.1
Format: AC-3 MLP FBA 16-ch плеер тв не поддерживает TRUE HD DOLBY ATMOS TRUEHD DOLBY ATMOS TRUEHD
Format/Info: Audio Coding 3 + Meridian Lossless Packing FBA with 16-channel presentation
Com. name: Dolby TrueHD with Dolby Atmos
Codec ID: 131
objects: 15
Format: E-AC-3 JOC DOLBY ATMOS DD+ DOLBY ATMOS DD+ DOLBY ATMOS DD+
Format/Info: Enhanced AC-3 with Joint Object Coding
Com. name: Dolby Digital Plus with Dolby Atmos
Codec ID: 132
objects: 15
Format: E-AC-3 DOLBY SURROUND DD DOLBY SURROUND DD+ DOLBY SURROUND DD+
Format/Info: Enhanced AC-3
Com. name: Dolby Digital Plus
Codec ID: 132
Channel(s): 8 channels должен быть DD+
Format: AC-3 DOLBY SURROUND DD DOLBY SURROUND DD DOLBY SURROUND DD
Format/Info: Audio Coding 3
Com. name: Dolby Digital
Codec ID: 129
Channel(s): 6 channels
Format: AC-3 DOLBY SURROUND DD тишина в Plex DOLBY SURROUND DD
Format/Info: Audio Coding 3
Com. name: Dolby Digital
Muxing mode: DVD-Video (Prologic II) DOLBY SURROUND DD через VIMU
Channel(s): 2 channels
Format: AC-3 DOLBY SURROUND DD тишина в Plex DOLBY SURROUND DD
Format/Info: Audio Coding 3
Com. name: Dolby Digital
Muxing mode: DVD-Video (DD EX 5.1) DOLBY SURROUND DD через VIMU
Channel(s): 6 channels
Format: DTS XLL X DTS NEURAL* X DTS X MA NEURAL X DTS X MA NEURAL X
Format/Info: Digital Theater Systems
Com. name: DTS-HD Master Audio
Codec ID: A_DTS
Channel(s)_Original: Object Based
Format: DTS XLL DTS NEURAL* X DTS MA NEURAL X DTS MA NEURAL X
Format/Info: Digital Theater Systems
Com. name: DTS-HD Master Audio
Codec ID: A_DTS
Channel(s)_Original: 8 channels
Format: DTS 96/24 XLL тишина в Plex тишина в Plex DTS 96-24 NEURAL X
Format/Info: Digital Theater Systems
Com. name: DTS-HD Master Audio
Codec ID: A_DTS DTS 96-24 NEURAL X через плеер ТВ DTS 96-24 NEURAL X через VIMU
Channel(s): 6 channels
Format: DTS ES XXCH тишина в Plex тишина в Plex DTS-ES NEURAL X
Format/Info: Digital Theater Systems
Com. name: DTS-ES Discrete
Muxing mode: DVD-Video DTS-ES NEURAL X через плеер ТВ DTS-ES NEURAL X через VIMU
Channel(s): 7 channels
Format: DTS XBR DTS NEURAL* X DTS-HD NEURAL X DTS-HD NEURAL X
Format/Info: Digital Theater Systems
Com. name: DTS-HD High Resolution Audio
Codec ID: A_DTS
Channel(s)_Original: 8 channels
Format: DTS XLL DTS NEURAL* X DTS-HD MA NEURAL X DTS-HD MA NEURAL X
Format/Info: Digital Theater Systems
Com. name: DTS-HD Master Audio
Codec ID: A_DTS
Channel(s): 6 channels
  правильно декодировано
  неправильно декодировано (или невозможен пропуск через ARC)
  HD звук, высокобитрейтный без потерь
  Dolby Atmos и DTS X — дорожки с дополнительными звуковыми объектами

*виртуальный Neural можно выключить удерживая кнопку Atmos 10сек

** jbl 9.1 никак не сигнализирует о количестве каналов в формате PCM

***после установки Dolby Access и через плеер VLC

По таблице выше можно сделать вывод: панель переваривает все возможные форматы звука и даже более, например, такие экзотические как DTS ES или DTS 96/24 или Dolby MAT (DOLBY SURROUND MULTI-CH PCM), а если источник подключен ко входу HDMI IN или к современному eARC на самой панели, то любой несжатый поток TRUE-HD, DTS HD и конечно же современные потоки DTS X и Dolby Atmos с динамическими объектами; в моем же случае, через телевизионный ARC высокобитрейтные несжатые форматы просто «не проходят» (получаем только так называемое ядро).

При подключении по оптике панель не показывает формат, но многоканальные форматы DTS, Dolby Surround воспроизводятся без проблем (PCM только стерео).

Netflix установленный на Shield 2017 не хочет выводить Dolby Atmos (возможно связано с лицензиями), только Dolby Digital 5.1, на ТВ через WebOS приложение выводится и Dolby Atmos и Dolby Vision. В Shield 2019 такой проблемы нет, работает и Dolby Vision и Dolby Atmos.

IVI на ТВ выдает и Dolby Atmos и Dolby Vision (в редких фильмах), а вот на Shield вместо любого 5.1 звука только стерео (такая же проблема в Яндекс Кинопоиск HD)

Plex как на ТВ, так и на Shield ограничивает вывод некоторых экзотических форматов.

Tidal на Nvidia Shield 2019 воспроизводит треки Dolby Atmos в формате Dolby Atmos DD+ (как и дорожки в Netflix), остальные форматы 360 reality audio, MQA, FLAC воспроизводятся как PCM (стерео).

В ТВ LG есть проблема с определением Dolby Digital Plus, вместо DOLBY SURROUND DD+ выводится только DOLBY SURROUND DD. Проблема с дорожками AAC Stereo, выводится как DOLBY SURROUND DD.

Вывод

Для получения максимального качества и поддерживаемых форматов звука нужно использовать внешний источник, который подключен к HDMI IN панели (или к разъему eARC, но тогда и источник, например ТВ, тоже должен поддерживать eARC), конечно сам источник должен уметь отдавать звук через Bitstream, если говорить конкретно о Shield, то этот проигрыватель умеет это делать. На Android желательно использовать проигрыватель VLC или VIMU, но не Plex (который не распознает некоторые редкие форматы)

На ТВ для большинства форматов подойдет проигрыватель Plex, но лучше, для редких записей (DTS 96/24, DTS ES) использовать встроенный в ТВ проигрыватель.

Все тестовые файлы Dolby Surround и DTS можно скачать тут.
