ClearGrass Air monitor — анализатор воздуха, обзор

Сегодня в обзоре многофункциональное устройство для отслеживания состояния воздуха в помещении — ClearGrass Air Monitor от компании Qingping Technology, модель CGS1

Поддерживается подключение к Android и Apple устройствам.

Прибор может измерять текущую температуру в помещении, уровень влажности, уровень частиц PM 2.5 (дым, мелкодисперсная пыль, смог), уровень CO₂ (CO2 углекислый газ) и tVOC (летучие органические вещества), выводить температуру на улице и прогноз погоды, а также индекс уровня загрязненности в регионе AQI.

Упаковка и комплектация

Комплектация ClearGrass Air Monitor

Как и почти все устройства от Xiaomi, Clear Grass поставляется в крепко сбитой коробке из плотного картона. На упаковке нет упоминаний компании Xiaomi, зато указана совместимость с Mijia.
В комплекте только само устройство (маленькая инструкция на китайском, версия на английском) и с разъемом USB Type-С ярко красного цвета. Блока питания нет, для этих целей подойдет любой адаптер для телефона или, как я, можно использовать свободный USB разъем от роутера или телевизора рядом.

В обзоре черный вариант, производитель выпускает также в белом корпусе.

Конструкция/дизайн Xiaomi Mijia Cleargrass Air Detector

Размеры устройства в мм

ClearGrass сделан полностью из металла (обработанный алюминий) и состоит из двух частей соединенных вместе: IPS Retina экрана 5.5×5.5 сантиметров, разрешением 720×720 пикселей и основного блока с электроникой, аккумулятором и датчиками.

На верхней части находится единственная кнопка включения/выключения, сзади разъем usb type-c для зарядки. Вес составляет 210гр. Над экраном находится незаметный датчик освещенности. Под экраном продольная линия — отверстие для забора воздуха, сзади под USB отверстие для выхода. Снизу 4 силиконовые ножки.

Включение и настройка

Для включения нужно нажать кнопку сверху (короткое нажатие включает/выключает экран, продолжительное включает/выключает полностью). Запуск измерителя занимает примерно секунд 30.

Первоначальная настройка довольна простая: нужно включить устройство, после логотипа компании, будет предложено выбрать язык (доступны два китайских и английский язык). Следующий экран это настройка WiFi (доступны только сети 2.4Ггц), нужно выбрать сеть и ввести пароль. В принципе на этом все, устройство готово к работе и начнет отображать время, прогноз погоды в городе, где вы находитесь, состояние воздуха в комнате (кроме индикатора tVOC, которому нужно около 4 часов для первичной однократной инициализации и автоматической калибровки).

По WIFI будет автоматически синхронизироваться время, обновляться прогноз погоды (для получения прогноза погоды за неделю нужно выставить вручную город) и индекс загрязненности воздуха AQI, уровень ультрафиолета (которые пока не работают в РФ), синхронизироваться данные с приложениями ClearGrass Air и Mi Home, а так же для обновления прошивки.

Возможно, в настройках придется ввести ваш город вручную, если он неправильно определился автоматически.

Управление осуществляется свайпами по экрану как на смартфонах, он очень отзывчивый и качественный (230ppi), с приятной анимацией, с максимальными углами обзора, под углом изображение не инвертируется. Олеофобного покрытия нет, но в нем нет необходимости.

Основных экранов тут три: первый это отображение всех датчиков, где можно посмотреть все по отдельности и статистику, второй это экран с часами и прогнозом погоды, третий экран настроек.

Еще один экран это скринсейвер-виджет (на данный момент их три, см. выше), который начинает отображаться через установленное время постоянно при питании от USB и выключается через установленное время при питании от батареи.

Для синхронизации с телефоном можно использовать два приложения это одноименное ClearGrass Air (версия для iOS) и Mi Home от Xiaomi. Обмен данными между телефон и ClearGrass CGS1 происходит по Bluetooth LE и через сеть Wifi по протоколу mqtt (или json).

Первое приложение удобнее в плане объема предоставления информации и возможности вывода статистики по часам по каждому датчику и возможности выгрузки исторических данных в XLS таблицу. Mi Home — для тех у кого есть умный дом от Xiaomi и с помощью данного гаджета можно управлять, например, кондиционером или увлажнителем в зависимости от показателей датчиков.

Для настройки нужно установить приложение на телефон и выбрать в основном меню настроек устройства необходимый пункт и следовать инструкциям, для ClearGrass придется ввести 4х значный код, для Mi Home нужно в приложении на телефоне установить регион Китай, выбрать Добавить устройство, в подпункте Очистка воздуха выбрать ClearGrass Air Minitorи отсканировать QR код на экране устройства.

Возможности приложений на телефоне

В приложении ClearGrass Air Monitor выводится информация от всех датчиков, а по клику исторические данные. Из приложения данные можно выгрузить на свою почту в виде XLS файла. Доступно обновление прошивки. При превышении показателей, приложение выдает уведомления с рекомендациями.

Приложение Mi Home не умеет показывать исторические данные только текущие, но позволяет автоматизировать управление домом.

Автоматизация дома, управление температурой, влажностью и вентиляцией

Автоматизировать управление температурой и влажностью можно относительно дешево с помощью шлюза от Xiaomi и универсального инфракрасного контроллера Xiaomi, с помощью которого можно управлять, например, кондиционером.

Автоматизация возможна также без использования шлюзов, напрямую с техникой компании AIRMX.

В ближайшее время должны добавить поддержку HomeBridge (прослойка для HomeKit для Apple iOS).

Google Home, к сожалению, пока не поддерживается.

Работа с устройством и опыт использования

ClearGrass у меня установлен в спальне, подключен к рядом стоящему роутеру по USB и работает постоянно со включенным экраном (ночью экран также включен, с уменьшенной яркостью), на котором я выбрал второй виджет с флип-часами и со всеми индикаторами без цифр.

Датчики отображают свое состояние цветом: зеленый — отлично, желтый — нормально, красный — плохо, бордовый — опасно. Уведомление цветом только на экране или в приложении на телефоне, звука нет.

От встроенного аккумулятора ClearGrass может проработать примерно 6 часов (с выключенным экраном, со включенным на половину меньше), все это время он будет собирать статистику, а при подключении к сети синхронизируется с сервером и приложением.


Сравнил показания своего старого термометра-гигрометра, температура полностью совпадает, а вот аналоговый гигрометр, похоже, привирает, я и ранее замечал, зимой, когда работали отопительные приборы, он показывал 50% влажности в зеленой зоне.

Для эксперимента зажег рядом спичку, в течении 10 секунд уровень PM 2.5 поднялся до критического уровня, также увеличился показатель tVOC. Пробовал подносить влажное полотенце, датчик влажности также реагировал довольно быстро.

Выносил устройство на балкон после дождя, уже через несколько секунд, уровень PM 2.5 начал резко снижаться, также уменьшаться tVOC.

Пробовал закрыть все окна в квартире, примерно через час, приложение предложило открыть окна из-за повысившегося уровня CO₂

Готовка на кухне резко повышает уровень PM 2.5 и tVOC (при жарке), также растет уровень CO₂

Если приложить ухо впритык к ClearGrass, то можно услышать вентилятор, который прогоняет воздух через себя. При работе его вообще не слышно. А ночью, если смотреть под углом, внизу видно мигающий раз в секунду желтый «светодиод» одного из датчиков.

При подключении по USB к компьютеру ClearGrass не определяется, при подключении в выключенном состоянии определяется в DFU режиме, но спец ПО найти не удалось.

Зарядка происходит током 1.5A и заражается до 100% примерно за 2 часа. При работе потребляет примерно 500mAh.

Купить ClearGrass Air monitor за 7370 руб с кешбэком до 13% используйте промокоды:
letyshops715
epn715
SKIDKA715
yandexmoney
4pda

Характеристики

  • Процессор 1,2 ГГц четырехъядерный A7 (Rockchip RK3128 PX3-SE)
  • ОС Embedded Linux
  • Вес 217 гр
  • Размер экрана 3,1 дюйма (разрешение экрана 720×720)
  • Беспроводная сеть Wi-Fi и Bluetooth
  • Тип батареи литий-ионный аккумулятор (2000 мАч / 3,7В)
  • Интерфейс USB-C (только зарядка)
  • Питание 5В, 1.5 А
  • Основной датчик Sensirion SCD30

Пределы измерений

  • PM2,5 0 ~ 999 мкг /м3 (датчик Sheng Sirui ZS02007)
  • Температура -10 ~ 50°C (датчик Sheng Sirui SHT30)
  • Влажность 0 ~ 100% (датчик Sheng Sirui SHT30)
  • tVOC  0,005 ~ 9,999 мг/м3 (датчик Sensirion MOXSens SGP30)
  • CO₂ 400 ~ 9999 ppm (датчик Sensirion SCD30)

Достоинства

  • Полноценный CO2 датчик
    (в отличии от других устройств с датчиком СО2а) /высокая чувствительность всех датчиков
  • Шикарный экран с высоким разрешением
  • Могут выступать в роли часов + прогноз погоды
  • Могут подключаться к умному дому

Недостатки

  • Цена (но нужно учесть, что только одна запчасть — датчик CO2 стоит примерно 5000 руб)
  • Датчик PM2.5 реагирует на увлажнитель воздуха (ультразвуковой), вернее на создаваемый водяную взвесь и сигнализирует о превышение норм по частицам PM2.5

Эксперименты

  • Бытовой газ — быстрый рост tVOC
  • Горящая спичка — экстремальный рост PM2.5 и tVOC
  • Готовка еды (жарка) — быстрый рост tVOC
  • Кипящая вода — плавный рост влажности, температуры
  • Взвесь воды из ультразвукового увлажнителя — плавный PM 2.5 (до очень высоких значения) и влажности
  • Дыхание — рост CO2
  • Туалетная вода — экстремальный рост tVOC
  • Домашняя пыль — нет реакции
  • Уборка пылесосом с фильтром HEPA12 — умеренный рост PM2.5 8 единиц
  • Соседский сигаретный дым, рост tVOC > 1

Внутреннее устройство

Видео обзор

Купить ClearGrass Air Monitor

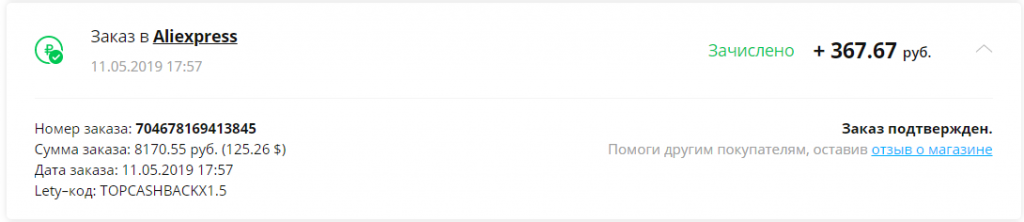

Купить ClearGrass Air monitor за 7370 руб с кешбэком 367 рублей
